今天跟小伙伴分享一下天線安裝方法，門路很多，仔細看~
天線的安裝
第一步
先將調節掛鉤固定在板狀天線背部，
扣件分上下兩個部分。
扣件是用來固定天線在抱箍上，
也是用來調節天線方位用的。
其次，做跳線。
將好饋線頭的跳線安裝到天線底部，
跳線安裝完成后，
跳線接口處與天線接口處需要做防水處理，必須達到1+3+3防護，
先繞一層絕緣膠帶，
再繞三層防水膠泥，
最外層再包三層絕緣膠帶，
每圈壓1/2,由下向上纏繞（如圖所示)
最后在膠泥底部用室外扎帶固定，
剪除多余扎帶，余量3—5mm。
將串好的室外標簽，
按順序方向捆扎在跳線下端。
要朝向一致，水平距離一致。
跳線兩端標簽一致。
第二步
將前期安裝到位的天線吊裝到塔上。
期間一定要注意
塔下非安全范圍內是否有人，
塔上工人一定要環顧地下四周，
與地上工人一定要協調好再拉吊繩。
畢竟安全是第一位的！
一定注意安全！

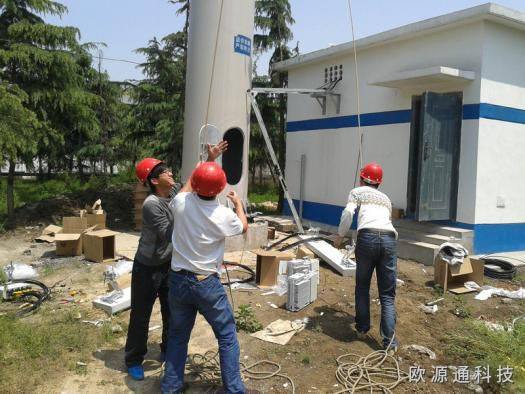

現場工人必須戴好安全帽。（如下圖）
第三步

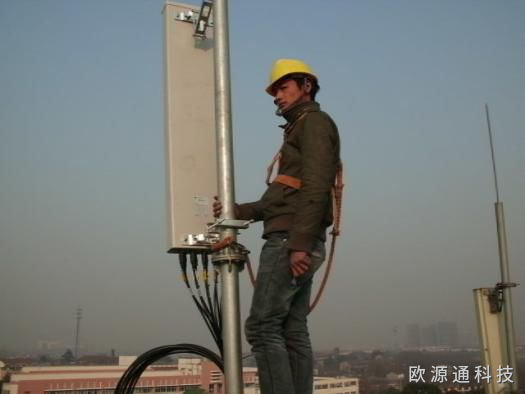

天線上塔后，與抱箍固定，
按設計方位角和俯仰角，
在塔上調節好即可。
天線安裝時應注意以下幾點：

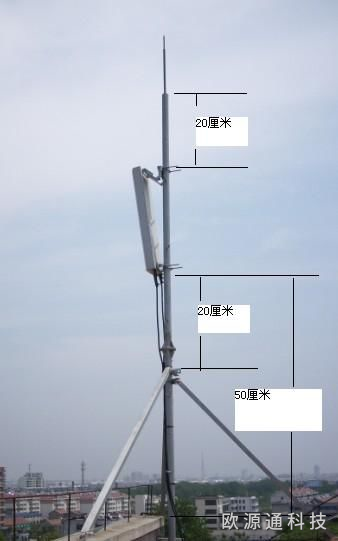

?天線安裝牢固，天支頂端應高出天線上安裝支架頂部20厘米，天支底端應比天線長出20厘米。
?天線安裝在樓頂圍墻上時，天線底部必須高出圍墻頂部最高部分50厘米。
? 天線方位角必須和設計要求相符合（允許偏差±5°），方位角正北方向為0度，順時針方向。
? 天線俯仰角必須和設計要求相符合（允許誤差±1°）。

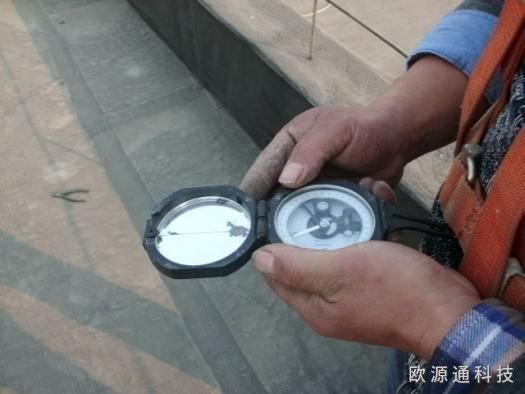

用坡度儀在天線上取上中下三點的平均值。
應考慮天線預置內傾角，電調天線俯角為電調俯角與機械俯角之和。
? 隔離度：TD—LTE與GSM/DCS系統的垂直隔離要求不小于0.3米，水平隔離距離不小于0.5米；
TD—LTE與TD—SCDMA系統天線的垂直隔離要求不小于0.2米，水平隔離距離不小于0.5米。
? RRU要求與抱箍固定可可靠，RRU本體與垂直面的最大傾斜角度不超過10度。

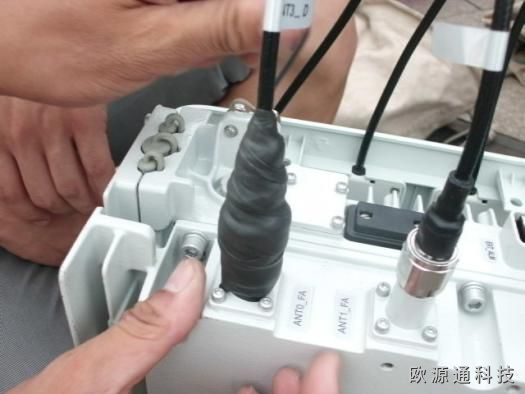

連接RRU的射頻線接頭處要做防水處理：
安裝待保護跳線接頭前，
依次將冷縮套管套在跳線上，
依次擰緊所有待保護跳線接頭，
力矩1N·m.

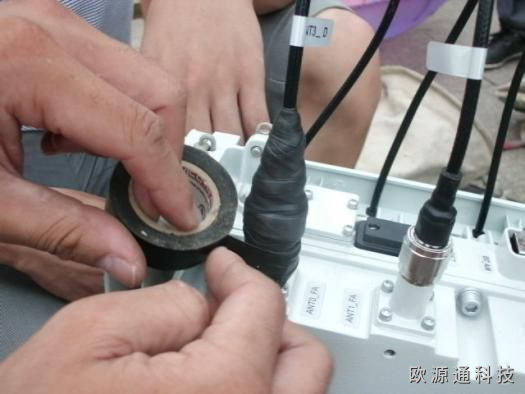

在接頭裸露處纏繞一層PVC絕緣膠帶，
距離接頭根部約15mm開始纏繞，
纏繞區域長度約40mm。
在跳線接頭上部纏繞防水膠帶。
在接頭下端跳線處纏繞防水膠帶。
安裝冷縮套管，
將冷縮套管盡量推到RRU接頭根部，開始小心拉出支撐條。

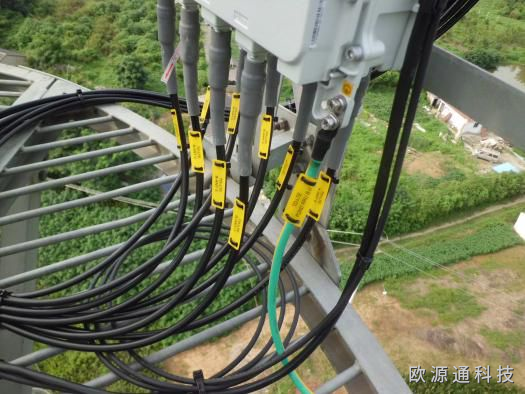

? RRU跳線兩端防水標簽齊全，RRU接地線就近連接至避雷帶或接地扁鐵，要求連接可靠，且做防腐處理。
? 一般GPS天線安裝在鐵塔或樓頂南面可選擇的最開闊處，與GPS天線桿城45°角范圍內應無遮擋，GPS要與至少4顆衛星保持直線無遮擋連接，以正確解碼。
